bahas fungsi LDR dan photodioda

Bab I Pendahuluan

Latar Belakang
Sesuai dengan mata kuliah komponen elektronika, maka kita diharuskan
untuk mengerti tentang LDR dan Photodioda. Yang aplikasinya dapat kita
lihat ketika melihat lampu menyala pada malam hari dan padam pada siang
hari di jalan atau di taman secara otomatis. Mengapa demikian ?
Tujuan
Dalam peyusunannya makalah ini bertujuan agar dapat memenuhi nilai mata
kuliah komponen elektronika dan dapat lebih mengetahui macam – macam
sensor cahaya yang berguna bagi khidupan sehari – hari. Dalam bentuk
uraian berupa prinsip kerja, fungsi, karakteristik, dan aplikasi dalam
rangkaiannya.
Perumusan masalah
Dengan latar belakang seperti itu maka timbullah beberapa masalah mengenai materi tersebut antara lain :
1. Apa yang dimaksud dengan LDR dan Photodioda ?
2. Bagaimana prinsip kerja LDR dan Photodioda ?
3. Bagaimana fungsi dari LDR dan Photodioda tersebut ?
4. Seperti apa karakteristik dari LDR dan Photodioda ?
5. Bagaimana cara penerapannya dalam rangkaian ?



Bab II Pembahasan
Pengertian Sensor
Sensor adalah alat untuk mendeteksi/mengukur sesuatu, yang digunakan
untuk mengubah variasi mekanis, magnetis, panas, sinar dan kimia
menjadi tegangan dan arus listrik.
LDR (light dependent resistor)
Resistor yang LDR tersusun atas bahan semikonduktor dan memiliki
karakteristik nilai tahanan tergantung dengan intensitas cahaya yang
diterimanya.
Semakin tinggi intensitas cahaya yang mengenai LDR, resitansinya semakin mengecil, begitu pula sebaliknya.

Gambar Rangkaian SENSOR dengan menngunakan LDR.

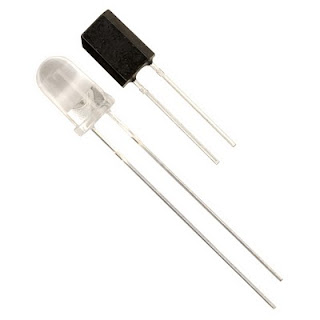

Photodioda
Komponen ini akan mengubah energi cahaya, dalam hal ini energi cahaya
infra red memjadi sinyal listrik ( dalam hal ini arus listrik ).
Merupakan sambungan dioda PN yang memiliki kepekaan terhadap radiasi
gelombang Elektromagnetik (EM) ketika jatuh pada sambungan.
Dikarenakan sambungan PN sangatlah kecil, dibutuhkan lensa untuk
memfokuskan radiasi yang datang agar mendapatkan respon yang baik.
Keunggulan device ini adalah nilai waktu responnya sangatlah cepat.
Kebanyakan memiliki waktu respon mendekati 1 Mikrodetik, bahkan ada
yang mendekati 1 nano detik.
Semakin tinggi intensitas cahaya, maka arus bocor pada sambungan PN
semakin besar sehingga arus yang lewat sambungan semakin kecil.
Pada keadaan gelap tanpa cahaya sama sekali, LDR memiliki nilai
resistansi yang besar (sekitar beberapa Mega ohm). Nilai resistansinya
ini akan semakin kecil jika cahaya yang jatuh ke permukaannya semakin
terang. Pada keadaan terang benderang (siang hari) nilai resistansinya
dapat mengecil hingga beberapa ohm saja (hampir seperti konduktor).
Dengan sifat LDR yang demikian maka LDR biasa digunakan sebagai sensor
cahaya. Contoh penggunaannya adalah pada lampu taman dan lampu di jalan
yang bisa menyala di malam hari dan padam di siang hari secara
otomatis.
PRINSIP KERJA
LDR
Semakin tinggi intensitas cahaya yang mengenai LDR, resitansinya semakin mengecil, begitu pula sebaliknya.
Photodioda
Ketika sebuah photon (satu satuan energi dalam cahaya) dari sumber
cahaya diserap, hal tersebut membangkitkan suatu elektron dan
menghasilkan sepasang pembawa muatan tunggal, sebuah elektron dan
sebuah hole, di mana suatu hole adalah bagian dari kisi-kisi
semikonduktor yang kehilangan elektron. Arah Arus yang melalui sebuah
semikonduktor adalah kebalikan dengan gerak muatan pembawa. cara
tersebut didalam sebuah photodiode digunakan untuk mengumpulkan photon -
menyebabkan pembawa muatan (seperti arus atau tegangan)
mengalir/terbentuk di bagian-bagian elektroda.

FUNGSI
LDR
Sebagai sensor cahaya terang atau gelap.
Photodioda
Sebagai sensor cahaya pendeteksi jenis warna sesuai dengan gelombang atau frekuensinya.
Karakteristik
LDR
Karakteristik LDR terdiri dari dua macam yaitu Laju Recovery dan Respon Spektral.
1. Laju Recovery
Bila sebuah LDR dibawa dari suatu ruangan dengan level kekuatan cahaya
tertentu kedalam suatu ruangan yang gelap, maka bisa kita amati bahwa
nilai resistansi dari LDR tidak akan segera berubah resistansinya pada
keadaan ruangan gelap tersebut. Namun LDR tersebut hanya akan bisa
mencapai harga di kegelapan setelah mengalami selang waktu tertentu.
Laju recovery merupakan suatu ukuaran praktis dan suatu kenaikan nilai
resistansi dalam waktu tertentu.
Harga ini ditulis dalam K /detik, untuk LDR type arus harganya lebih
besar dari 200 K /detik (selama 20 menit pertama mulai dari level
cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah
sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang
memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang
sesuai dengan level cahaya 400 lux.


2. Respon Spektral
LDR tidak mempunyai sensitivitas yang sama untuk setiap panjang
gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa
digunakan sebagai penghantar arus listrik yaitu tembaga, alumunium,
baja, emas, dan perak.
Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak digunakan karena mempunyai daya hantar yang baik.
Photodioda
Sebuah photodioda, biasanya mempunyai karakteristik yang lebih baik
daripada phototransistor dalam responya terhadap cahaya infra merah.
Biasanya photo dioda mempunyai respon 100 kali lebih cepat daripada
phototransistor. Sebuah photodioda biasanya dikemas dengan plastik
transparan yang juga berfungsi sebagai lensa fresnel. Lensa ini
merupakan lensa cembung yang mempunyai sifat mengumpulkan cahaya.
Lensa tersebut juga merupakan filter cahaya, lebih dikenal sebagai
‘optical filter’, yang hanya melewatkan cahaya infra merah saja.
Walaupun demikian cahaya yang nampakpun masih bisa mengganggu kerjsa
dari dioda infra merah karena tidak semua cahaya nampak bisa difilter
dengan baik. Faktor lain yang juga berpengaruh pada kemampuan penerima
infra merah adalah ‘active area’ dan ‘respond time’. Semakin besar area
penerimaan suatu dioda infra merah maka semakin besar pula intensitas
cahaya yang dikumpulkannya sehingga arus bocor yang diharapkan pada
teknik ‘reserved bias’ semakin besar. Selain itu semakin besar area
penerimaan maka sudut penerimaannya juga semakin besar. Kelemahan area
penerimaan yang semakin besar ini adalah noise yang dihasilkan juga
semakin besar pula. Begitu juga dengan respon terhadap frekuensi,
semakin besar area penerimaannya maka respon frekuensinya turun dan
sebaliknya jika area penerimaannya kecil maka respon terhadap sinyal
frekuensi tinggi cukup baik.
Respond time dari suatu dioda infra merah (penerima) mempunyai waktu
respon yang biasanya dalam satuan nano detik. Respond time ini
mendefinisikan lama agar dioda penerima infra merah merespon cahaya
infra merah yang datang pada area penerima. Sebuah dioda penerima infra
merah yang baik paling tidak mempunyai respond time sebesar 500 nano
detik atau kurang. Jika respond time terlalu besar maka dioda infra
merah ini tidak dapat merespon sinyal cahaya yang dimodulasi dengan
sinyal carrier frekuensi tinggi dengan baik. Hal ini akan mengakibatkan
adanya data loss.
Filter Optikal
Filter ini mempunyai dua fungsi yaitu sebagai lensa fresnel dan juga
sebagai filter cahaya yang masuk ke area penerimaan dioda infra merah.
Biasanya terbuat dari bahan polycarbonate,berbentuk cembung dan
transparan. Filter opikal ini akan membatasi cahaya-cahaya yang tidak
diinginkan kecuali cahaya infra merah sehingga tidak mengganggu sinyal
cahaya infra merah yang diterima oleh detektor/area penerima.
Current to Voltage Converter
Arus bocor yang dihasilkan oleh detektor photodioda besarnya linier
terhadap intensitas cahaya infra merah yang dimasuk ke dalam area
penerimaan. Oleh sebab itu arus ini harus dirubah ke tegangan agar
dapat didapatkan sinyalnya kembali.
Photodiodes dibuat dari semikonduktor dengan bahan yang populer adalah
silicon ( Si) atau galium arsenida ( GaAs), dan yang lain meliputi
InSb, InAs, PbSe. Material ini menyerap cahaya dengan karakteristik
panjang gelombang mencakup: 2500 Å - 11000 Å untuk silicon, 8000 Å –
20,000 Å untuk GaAs. Ketika sebuah photon (satu satuan energi dalam
cahaya) dari sumber cahaya diserap, hal tersebut membangkitkan suatu
elektron dan menghasilkan sepasang pembawa muatan tunggal, sebuah
elektron dan sebuah hole, di mana suatu hole adalah bagian dari
kisi-kisi semikonduktor yang kehilangan elektron. Arah Arus yang
melalui sebuah semikonduktor adalah kebalikan dengan gerak muatan
pembawa. cara tersebut didalam sebuah photodiode digunakan untuk
mengumpulkan photon - menyebabkan pembawa muatan (seperti arus atau
tegangan) mengalir/terbentuk di bagian-bagian elektroda. Photodioda
digunakan sebagai penangkap gelombang cahaya yang dipancarkan oleh
Infrared. Besarnya tegangan atau arus listrik yang dihasilkan oleh
photodioda tergantung besar kecilnya radiasi yang dipancarkan oleh
infrared.



Aplikasi dalam rangakaian
Rangkaian receiver infra merah



Fungsi : Menangkap sinyal infra merah
Cara kerja alat :
Lambang LED yang berwarna hitam adalah transmitter atau infrarednya
yang memancarkan cahaya infrared terus menerus jika disusun seperti
rangkaian di samping. Lambang LED yang kanan adalah receiver atau photo
dioda-nya yang menangkap cahaya infrared yang ada di dekatnya.
memasang photo dioda-nya HARUS terbalik, seperti gambar rangkaian di
atas. Dari rangkaian sensor ini, kita ambil OUTPUT (to comparator, A/D
converter, dll).


Rangkaian lampu lilin elektronik


Fungsi : Menggantikan lilin
Cara kerja :
1. Untuk menyalakan lampunya, kita harus menyalakan korek api terlebih
dahulu. Dengan catatan ruangan dibuat agak redup atau bahkan gelap.
2. Setelah LDR mendapat cahaya dari korek api, maka tahanan pada LDR
akan berubah yang membuat lampu menyala. Untuk mematikan lampunya, LDR
tinggal ditutup.




Bab III Penutup
Kesimpulan
Setelah melihat penjelasan di atas, maka prinsip kerja LDR dan
Photodioda sama. Tetapi fungsi dari tiap komponen tersebut berbeda.
Dimana LDR merespond cahaya terang dan gelap saja dan Photodioda
merespond berdasarkan jenis warna, gelombang, dan frekuensinya.
Saran
Menurut peneliti, setiap pembaca harus mempraktekkannya agar dapat
melihat bagaimana cara kerja komponen tersebut dan dapat
membandingkannya lebih akurat.
