Menyingkap Seluk Beluk BTS

Tak kenal maka tak sayang, walau sering dilihat belum tentu BTS kita perhatikan. Asal tahu saja komponen satu ini merupakan “penyambung lidah” ponsel anda.



BTS kian hari semakin bertebaran dimana-mana, mulai dari pertokoan, mall-mall, sekolah, rumah sakit hingga perumahan. Singkat kata nama BTS (Base Tranceiver Station) begitu populer nya dikenal masyarakat. Tidak peduli menggunkana jaringan GSM atau CDMA, asal berbasis wireless sudah pasti, dan mau tidak mau harus berhubungan dengan sang BTS. Dalam komponen suatu BTS sebenarnya terdiri dari berbagai macam perangkat penting. Hanya saja yang paling populer yakni komponen tower (menara), sebab memang tower lah yang paling jelas dilihat orang. Selain tower, rangkaian utama lain yakni shelter (rumah BTS), dan feeder.

Pada tulisan ini akan diulas mengenai shelter BTS, sebuah bangunan yang menyertai kehadiran setiap jaringan operator dimana pun. Umumnya shelter BTS berdimensi tiga kali tiga meter, dengan cat warna putih. Di dalamnya terdapat berbagai perangkat penting, diantaranya adalah module combiner, module per carrier, core module (module inti), power supply, fan (kipas) pendingin, dan AC/DC converter. Seperti terlihat di gambar, seluruh perangkat dalam shelter BTS tidak ubahnya seperti rak-rak besi, atau malah lebih mirip lemari pendingin. Rak besi ini disebut juga sebagai BTS equipment (BTSE). Untuk mentenagai perangkat tadi rata-rata diperlukan range antara 25 sampai 45 watt, tergantung module dan hardware yang digunakan.

Dalam dunia jaringan telekomunikasi selular, perangkat seperti BTS termasuk dalam sisi BSS (Base Station Subsystem). Selain komponen BTS, dalam BSS juga dikenal BSC (Base Station Controler), dimana dalam alur sistem yang beberapa BTS ditangani oleh satu BSC. Disamping sisi BSS, secara keseluruhan juga dikenal komponen SSS (Switching Subsystem), dalam SSS mencakup kombinasi dari berbagai perangkat seperti MSC (master switching control), HLR (home location register), dan VLR (visitor location register). Singkatnya dalam jaringan GSM terdapat tiga komponen utama yakni BSS, SSS, dan intelligent network.

Dari ketiga komponen utama diatas sisi BSS merupakan yang paling banyak bersinggungan dengan pengguna. Kenapa istilah BTS bisa begitu populer ?, sebab memang BTS lah komponen jaringan GSM yang pertama kali koneksi dengan ponsel Anda. Di Indonesia dikenal berbagai macam vendor BTS yang cukup populer, seperti Alcatel, Ericsson, Huawei, Motorola, Siemens dan Nokia. Kesemuanya memasarkan produk yang relatif serupa kepada para klien, yakni operator selular. Siemens merupakan vendor terbesar untuk pangsa radio station dan switching di Indonesia, dengan menguasai sekitar 60 persen dari pangsa pasar. Dimana Siemens memasok seluruh dari ribuan BTS Telkomsel, sebagian BTS Satelindo dan Excelcom. Untuk lebih jelasnya, dibawah ini digambarkan mengenai alur sistem informasi yang terdapat pada komponen BSS.

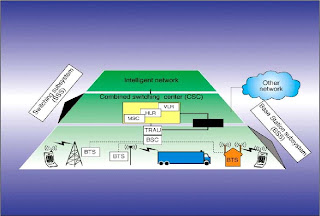

Alur Sistem BSS
Sebenarnya tidak terlalu sulit untuk mengikuti alur sistem jaringan. Sebagai ilustrasi, pertama terpancar data atau signal dari ponsel yang diterima oleh antena (cell), dimana data atau signal tersebut dipancarkan lewat udara dalam area coverage cell BTS. Kedua data atau signal yang telah diterima oleh antena disampaikan melalui feeder (kabel antena), yang selanjutnya data atau signal tersebut diolah dalam module-module hardware dan software BTS. Setelah itu tercipta output data yang diteruskan ke rangkaian luar BTS, yakni BSC. Untuk menghubungkan transmisi antara BTS dan BSC dipergunakan microwave (berbentuk bulat mirip rebana).



Microwave


“Microwave dipergunakan untuk menggantikan peran fungsi kabel, seperti PCM cable atau fiber optic. Namun baik microwave dan fiber optic memiliki kelebihan dan kekurangan masing-masing”, ujar Hendarmin, technical instructor ICM Training Center Siemens. Kelebihan microwave ialah infrastruktur yang dibangun lebih murah, sedang kekurangan microwave kapasitas lebih rendah, kualitas bisa lebih buruk jika terjadi gangguan di udara. Lalu alternatif lain fiber optic, dengan kelebihan kapasitas lebih besar (fisik lebih kecil) ditunjang kualitas data lebih baik.


Sedang kekurangan fiber optic investasi lebih mahal, sebab memerlukan penggalian tanah atau laut. Excelcom merupakan operator yang mempopulerkan penggunaan fiber optic guna mendukung transmisi, istilah yang dulu dikenal dengan Connetrix. Selain itu microwave juga dapat dipergunakan untuk mendukung koneksi dari BSC ke TRAU (Transcoder and Rate Adaptation Unit), atau dari TRAU ke MSC. Proses alur tadi juga bisa berjalan dari arah sebaliknya. TRAU merupakan jalur penghubung dari BSS ke komponen SSS.

feeder BTS



Jenis dan kelas BTS
Kembali ke perihal BTS yang kita kenal, dalam istilah BTS juga dikenal berbagai pembagian kelas. Semisal untuk penempatan BTS, dibagi kedalam kelas indoor dan outdoor. BTS indoor mempunyai spesifikasi desain yang lebih ramping atau simpel, dan relatif lebih awet karena ditempatkan di dalam ruangan. Namun BTS indoor juga memiliki kelemahan pada penempatan ruangan tersendiri yang harus dilengkapi AC (air conditioner) sebagai pendingin. Rentang suhu yang dapat diterima komponen BTS antara –5 hingga 55 derajat celcius. Umumnya perangkat BTS ini yang terdapat di dalam shelter dan mall-mall.

Selain itu terdapat BTS outdoor yang mempunyai spesifikasi tidak memerlukan ruangan khusus, dapat ditempatkan di dinding (wall mounted), terowongan, dan dipinggir jalan. Sifatnya yang lebih fleksibel tidak lepas dari adanya kekurangan seperti desain yang lebih besar dan berat. Perbedaan biasanya hanya pada rack, tapi isi module nya hampir sama dengan BTS indoor.

BTS outdoor



Hendarmin yang juga aktif melatih engineer operator GSM menyebutkan kemampuan BTS juga dipengaruhi oleh kapasitas yang tersedia. Kapasitas dalam hal ini menyangkut daya tampung Trx (Tranceiver) atau frekuensi. Biasanya dalam satu tower BTS terdiri dari 3 Trx. Dimana satu Trx memiliki delapan time slot, artinya time slot inilah yang digunakan oleh subscriber pelanggan untuk melakukan komunikasi selular. Dari delapan time slot, satu time slot khusus digunakan untuk signaling yang berfungsi untuk membawa informasi tetntang parameter cell. Biasanya satu time slot ini juga dipergunakan untuk komunikasi data seperti GPRS. Sisanya tujuh time slot biasa digunakan untuk komunikasi voice. Jadi satu cell yang memiliki tiga Trx (3 x 8 time slot) – 1 time slot, artinya terdapat 23 time slot yang bisa digunakan oleh 23 pelanggan secara bersamaan.

Indoor BTS




Hubungan Antara Cell dan Coverage
Cell dalam BTS mempunyai kaitan erat dengan coverage (area layanan). Besar kecil nya cell tentu berpengaruh pada performa jaringan yang diterima oleh pelanggan. Penyediaan cell pun tidak terlepas dari faktor kontur permukaan bumi. Seperti tanah lapang, pegunungan, dan daerah gedung bertingkat mempunyai kebijakan tersendiri dalam pemasangan cell BTS. Berikut ini dijelaskan beberapa tipe cell, dan luas coverage yang mampu dicakup.

Trx BTS



Macro cell – jenis ini yang paling gampang dilihat, sebab ditempatkan di atas gedung tinggi atau tower dengan ketinggian sekitar 50 meter lebih. Ciri dari macro cell yakni memiliki transmit power yang tinggi, dan coverage lebih luas.Umumnya macro cell banyak ditempatkan di daerah pinggiran kota yang mempunyai kepadatan rendah (low traffic). Macro cell sendiri dibagi ke dalam umbrella cell, dan standard cell. Jarak jangkauan bisa berbeda antar operator, tergantung desain yang dibutuhkan. Maksimum macro cell mempunyai jangkauan hingga 35 km, pada realitanya macro cell hanya beroperasi hingga 20 km saja. Ini disebabkan adanya halangan-halangan yang mengganggu penetrasi signal.

Micro cell – jenis ini biasanya ditempatkan di pinggiran jalan atau di sela-sela pojok gedung. Micro cell dirancang bagi komunikasi pelanggan dengan mobilitas tinggi atau dirancang untuk menyerap traffic, misalkan saat menelepon sambil naik mobil. Ciri dari micro cell yakni coveragenya kecil namun kapasitas besar dengan transmit power yang rendah. Biasanya menara BTS micro cell memiliki ketinggian 8 meter, namun banyak juga yang dipasang tanpa antena alias ditempel pada dinding. Micro cell sendiri ke dalam micro cell standar, pico cell, dan nano cell. Maksimum micro cell mempunyai jangkauan antara 500 meter hingga 1 km. (Haryo Adjie Nogo Seno/Jan04)
